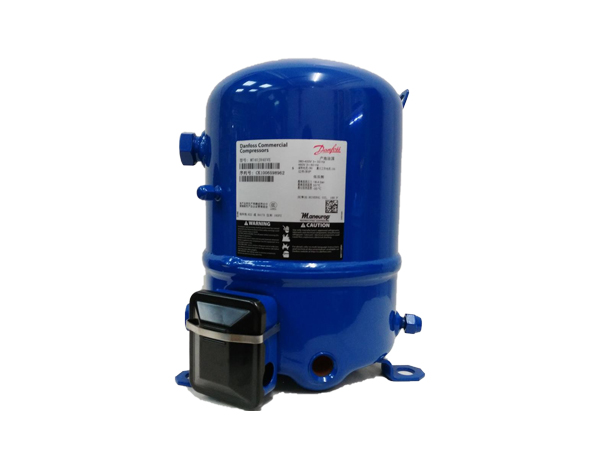

壓縮機運行時，可能出現一些異常的情況，如：排氣壓力過高，吸氣壓力太低，油壓不足，電動機過熱，過量液體進入氣缸等。出現異常情況時，若沒有保護措施，壓縮機將會損壞。

對壓縮機采取的保護措施可分為四類：

1、防止液擊；

2、壓力保護；

3、內置電動機的保護；

4、溫度保護。

防止液擊

當進入氣缸的液體太多，來不及從排氣閥排出時，氣缸內將出現液擊，液擊時產生的很高的壓力使氣缸、活塞、連桿…….等零件損壞，因此需采取一系列保護措施。

1、假蓋

將氣閥組件用一彈簧緊壓在氣缸端部，形成假蓋。缸內壓力過高時，將排氣閥頂起，液體泄出，缸內壓力迅速降低。

2.油加熱器

曲軸箱的潤滑油溶有制冷劑，環境溫度低時溶入量增加。壓縮機起動時，曲軸箱內壓力突然降低，大量制冷劑氣化，潤滑油呈泡沫狀并被吸入氣缸，引起液擊。用油加熱器在起動前對潤滑油加熱，降低溶在潤滑油中的制冷劑量是避免液擊的有效措施。

3、氣液分離器

所示的氣液分離器又稱儲液器。來自蒸發器的氣液混合物在氣液分離器內分離，氣體從出口管的上部進入，從下部流出。分離出來的液體積存于分離器底部，其中的液體制冷劑受熱氣化進入出口管上部，不能氣化的潤滑油從回流孔流入出口管再進入壓縮機。

壓力保護

1、吸、排氣壓力的控制

壓縮機運行時，因系統的原因或壓縮機本身的原因，可能出現排氣壓力過高或吸氣壓力過低的情況，為此需控制吸、排氣壓力。

常見的控制器未高、低壓壓力控制器，它由高壓控制部分和低壓控制部分組成。

當排氣壓力超過給定值時，高壓控制部分動作，切斷壓縮機電源，使其停機；吸氣壓力低于給定值時，低壓控制部分動作，切斷壓縮機電源使其停機。壓縮機停機；還會同時發出聲光報警訊號。

2、安全閥

為防止制冷劑泄漏至大氣，采取閉式安全閥。閥盤的上側承受排氣壓力，下側承受到吸氣壓力和彈簧的彈力。

排氣壓力過高時，閥盤向下運動，打開閥座下部的側向孔，高壓氣體經此側孔及閥體上的側向孔流入吸氣腔。

排氣壓力低于規定值時，閥盤在吸氣壓力和彈簧的彈力作用下向上，關閉排氣管。安全閥的開啟壓力用螺栓調節。

3.安全膜

在吸排氣腔之間安裝安全膜片。吸排氣壓力差超過規定值時，膜片破裂，排氣壓力降低。濾網用于捕捉破碎膜片，以保護壓縮機。

4.潤滑油壓差控制器

潤滑油壓差系統油泵出口處油壓與曲軸箱內油壓之差。為保護壓縮機運動部件的良好潤滑，并保證有些壓縮機輸氣量控制機構（如：液壓－拉桿控制機構）的正常動作，必須控制器上的低壓入口和高壓出口接通。

內置電動機的保護

1、過熱

設計良好并在規定條件下運轉的電動機，內部溫度不會超過允許值，但電動機在過高或過低的電壓下運轉，或在高溫環境下運轉時，電動機內部溫度超過允許值，在頻繁起動時，更會因起動電流過大使溫度過高。

為了電動機不過熱，除了正確使用，注意維修外，還可安裝過熱繼電器。

過熱繼電器可裝在繞組內部，稱為內置溫度繼電器，或裝在電動機外部，稱為外置溫度-電流繼電器。

電動機內部溫度超過規定值時，內置溫度繼電器的雙金屬片因變形而使觸點跳開，電動機停止運轉。電動機內的溫度降到規定值以下時，觸點復位，電路重新接通。

外置溫度－電流繼電器：兩個端子之間串聯碟形雙金屬片和發熱器。電動機內電流過大時，發熱器對雙金屬片的加熱使它處于圖中虛線位置，觸點跳開，電動機停止轉動。外置溫度－電流繼電器保護電動機，使它不會因電流過大而過熱。但在有些場合，電動機的過熱不是起因于電流過大，而是起因于流經電動機的低溫氣體不夠，例如：因制冷系統受堵制冷劑循環量很小，電動機冷卻極差導致內部過熱，內置溫度繼電器在此時起保護電動機的作用。

2、缺相

三相電動機缺相將導致電動機無法起動或過載。為保護電動機免遭缺相之損害，采用過載繼電器），它由機械運動部分和電磁開關部分組成。機械運動部分有四個端子，兩個在上、兩個在下。上、下端子間裝有發熱器。

缺相時，其它相的繞組超載電流過發熱器，雙金屬圓盤受熱變形，推動壓板，進而使電磁開關上的過負荷繼電器接點跳開，激磁線圈中無電流，磁性接觸器不再閉合，電動機停止轉動。過載繼電器也用于正常的三相電動機，在電流過大時保護電動機。

3、相間不平衡

相間不平衡電壓導致三相不平衡電流。在電流最大的相中，溫升增加的比例約為電壓不平衡比例平方的兩倍。例如：3％的電壓不平衡產生約18％的溫升。保護電動機不出現相間不平衡的措施與缺相時采取的措施相同。

溫度保護

此處所說的溫度是指排氣溫度和殼體溫度。

1、排氣溫度

排氣溫度過高導致制冷劑分解，絕緣材料的老化，潤滑油結碳，氣閥損壞，還會使毛細管和干燥過濾器堵塞。保護方法主要是用溫控器感應排氣溫度，溫控器應安放靠近排氣口處，排氣溫度過高時，溫控器動作，切斷電路。

若排氣溫度過高由熱氣旁通引起，則不應采用停機的方法，應采用噴液冷卻。

2、機殼溫度

機殼溫度會影響壓縮機的壽命。機殼溫度過高可能起因于冷凝器的換熱能力不足，所以應檢查冷凝器的風景或水量，水溫是否合適，制冷系統內混入空氣或其它不凝性氣體，冷凝壓力就會上升，機殼過熱；吸氣溫度過高，機殼容易過熱，此外，電動機過熱也會機殼過熱。

避免機殼過熱，保護壓縮機的根本方法是正確處理上述各種問題，同時在機殼上安裝溫度保護器。最常使用的機殼溫度保護器的外置溫度－電流保護器。將它安放在機殼上合適的地方，機殼溫度過高時，碟形雙金屬片感受溫度而變形，使電路中的觸點跳開，壓縮機停機。
